一、概述

干式變壓器綜合在線監測單元實時監測干式變壓器的運行狀態參量，主要包括絕緣狀態和繞組溫度狀態等，實現了對干式變壓器運行狀態的實時監測和態評估，以及對風機的控制；并能夠科學有效的評估干式變壓器的健康狀態、絕緣性能、壽命損失等技術指標。

功能特點

1）溫度監測：采用國內先進的多通道光纖測溫技術，實現對干式變壓器溫度狀態的精準監測，包括高壓和低壓繞組溫度，鐵芯溫度；

2）局部放電監測：采用HFCT傳感器對干式變壓器絕緣狀態進行監測；

3）綜合評估：通過多傳感器監測，實現了全面監測變壓器運行狀態，同時結合變壓器設計參數、結構參數、實驗數據、歷史運行數據，對干式變壓器運行狀態和健康狀態的綜合評估診斷。

二、方案架構

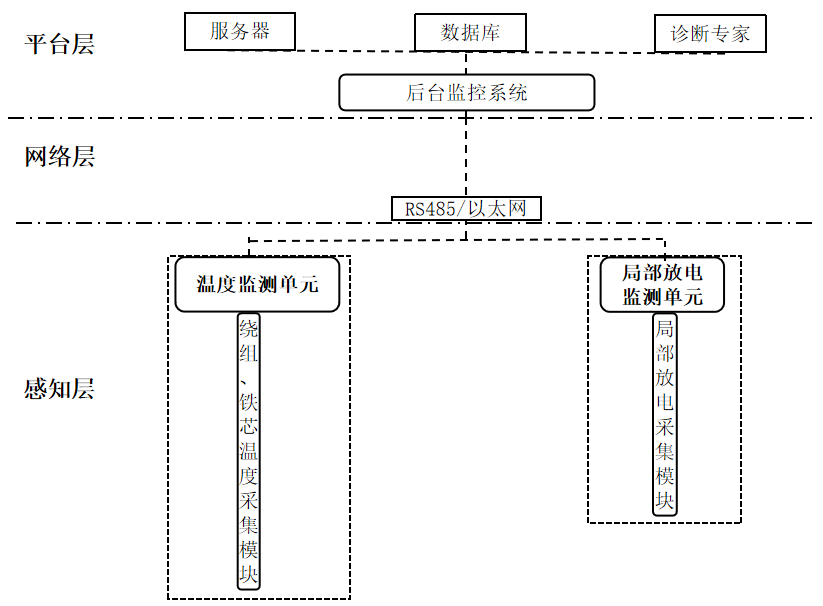

本方案分為三層，即感知層、網絡層和應用層。其中感知層通過各種智能化傳感器實現數據的采集和匯聚，網絡層通過RS485、以太網、4G、Lora等物聯網通信技術實現數據的回傳，應用層實現各種基本功能和高級功能的應用。

本方案由溫度監測和局部放電監測兩個單元組成，每個單元可以獨立監測單一參量，多個單元也可以組成大的綜合系統。

三、功能介紹

3.1 干式變壓器繞組、鐵芯測溫模塊

干式變壓器繞組、鐵芯測溫模塊主要由熒光光纖溫度傳感探針、轉接光纖、光纖測溫儀組成。實現變壓器繞組、鐵芯、電纜接頭等位置溫度的在線監測。

功能特點

1）精準測溫、測溫范圍0℃～200℃，測溫精度±1℃，性能穩定可靠，測溫范圍寬，無漂移；

2）產品內部使用嵌入式熒光光纖溫度解調軟件對光信號進行解調，并集成干式變壓器熒光光纖溫控系統軟件進行信號處理；

3）澆注測溫，直接測量熱點溫升，取代傳統熱電偶測溫，壽命長，穩定性高；

4）高效運維，定位溫度異常報警，指導工作人員進行定位檢修，節約時間，提高檢修效率。

技術參數

3.2 干式變壓器局部放電監測模塊

采用射頻HFCT傳感器從變壓器接地線獲取局部放電信號，通過現場分析裝置對采集信號進行提取分析、處理，通過網絡將診斷數據發送至遠程監控系統。

功能特點

1）檢測頻帶：16kHz～300MHz；

2）最小可檢測：實驗室5PC放電量；

3）系統可測放電量，放電相位，放電次數，放電脈沖分辨率小于20us，并可根據客戶需求提供相關統計參數；

4）系統顯示工頻周期放電圖、二位（Q～?），N～?，N～Q)；

5）提供放電發展趨勢分析、設置報警、進行歷史查詢以及打印報表等多項功能；

6）系統可定時自動啟動監測，實現整個監測過程自動化，也可人工實時啟動及關閉監測系統。

技術參數
